ناقل رأسي بالقادوس للأسمدة (مصعد ناقل) Fertilizer Bucket Elevator

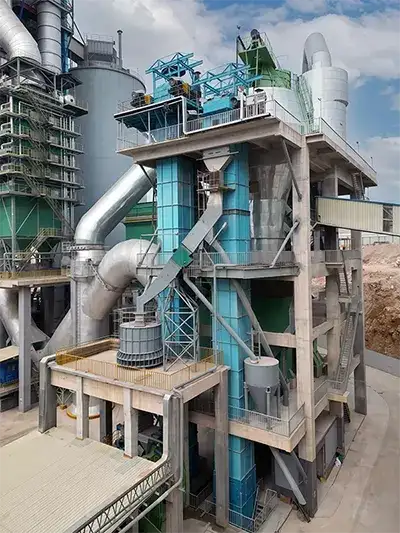

ناقل رأسي بالقادوس وجنزير
ناقل رأسي بالقادوس وجنزير

صمم ناقل رأسي بالقادوس وجنزير لنقل المواد المسحوقة والحبيبية والكتل الصغيرة ذات الخشونة العالية نسبياً بشكل رأسي. تشمل المواد النموذجية الأسمدة المركبة والحبوب والفحم والأسمنت والخامات المسحوقة. وبارتفاع رفع أقصى يصل إلى 40 متر، يعد هذا الناقل مناسب للنقل الرأسي المستمر في إنتاج الأسمدة والعمليات الصناعية ذات الصلة.

يتميز الناقل الرأسي بالقادوس (مصعد ناقل) ببنية بسيطة وموثوقة، مع تشغيل سلس ومستقر. يعتمد على التحميل من نوع الحفر والتفريغ بالطرد المركزي أو المختلط، مما يضمن معالجة متسقة للمواد أثناء التشغيل. تستخدم سلسلة لا نهائية مطروقة كعنصر جر، مما يوفر قدرة تحميل عالية وأداء خدمة موثوق. يجب ألا تتجاوز درجة حرارة المواد المنقولة 250 درجة مئوية، مما يجعل المعدة مناسبة لمجموعة واسعة من تطبيقات الأسمدة والمواد السائبة.

استفسار
المواصفات الفنية الرئيسية
الموديل نوع القادوس القدرة الإنتاجية
(m³/h)		 القادوس الجنزير السرعة
(m/s)		 سرعة الدوران
(r/min)		 قياس المادة
(mm)
الحجم
(L)		 الطول
(mm)		 القوة
(KN)
TH160 zh 19 1.2 350 Φ12×45 ≥170 1.2 62.5 20
sh 30 1.9 350 Φ12×45 ≥170 1.2 62.5 20
TH250 zh 30 3 450 Φ18×64 ≥320 1.2 46.8 25
sh 48 4.8 450 Φ18×64 ≥320 1.2 46.8 25
TH315 zh 35 3.75 512 Φ18×64 ≥320 1.4 42.5 35
sh 59 6 512 Φ18×64 ≥320 1.4 42.5 35
TH400 zh 58 5.9 512 Φ18×64 ≥320 1.4 37.6 40
sh 94 9.5 512 Φ18×64 ≥320 1.4 37.6 40
TH500 zh 73 9.3 688 Φ22×86 ≥480 1.5 35.8 50
sh 118 15 688 Φ22×86 ≥480 1.5 35.8 50
TH630 zh 114 14.6 688 Φ22×86 ≥480 1.5 31.8 60
sh 185 23.6 688 Φ22×86 ≥480 1.5 31.8 60
TH800 zh 150 24 920 Φ26×92 ≥570 1.6 30.5 75
sh 240 38 920 Φ26×92 ≥570 1.6 30.5 75
TH1000 zh 240 38 920 Φ26×92 ≥570 1.6 24.4 85
sh 360 60 920 Φ26×92 ≥570 1.6 24.4 85
TH1250 zh 360 60 1001 Φ28×92 ≥660 1.6 28 100
sh 540 95 1001 Φ28×92 ≥660 1.6 28 100

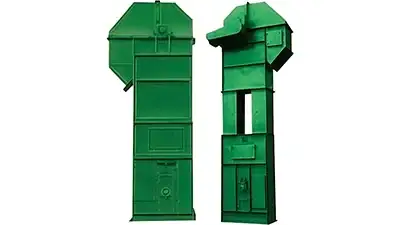

ناقل رأسي بالقادوس ذو سير فولاذي
ناقل رأسي بالقادوس ذو سير فولاذي

صمم الناقل الرأسي بالقادوس ذو السير الفولاذي لتطبيقات النقل الرأسي التي تتطلب سعة عالية، وارتفاع رفع كبير، وتشغيل مستمر ومستقر. وهو مناسب تماماً لنقل المواد الجافة، سهلة التدفق، المسحوقة، الحبيبية، والكتل الصغيرة الشائعة في إنتاج الأسمدة والصناعات ذات الصلة.

يستخدم الناقل الرأسي قواديس عميقة لضمان كفاءة التقاط المواد وتفريغها، مما يدعم نقل سلس وموثوق لفترات خدمة طويلة. يستخدم سير مقوى بحبل سلك فولاذي كعنصر جر، مما يوفر قوة شد عالية، ومرونة فائقة، وعمر تشغيلي ممتد في ظل ظروف التحميل المستمر. تغلق أغلفة الرأس والذيل والوسطى بالكامل لمنع تسرب المواد وانتشار الغبار، مما يساعد في الحفاظ على بيئة عمل نظيفة. يجهز نظام التشغيل بمخفض سرعة عمودي مدمج مع وصلة دبوسية أو وصلة هيدروليكية، بالإضافة إلى جهاز إيقاف عكسي. يضمن هذا التكوين نقل مستقر، ويحمي مكونات التشغيل الرئيسية، ويمنع الحركة العكسية عند توقف النظام. في الجزء السفلي، يتم استخدام جهاز شد مطرقة ثقيلة للحفاظ آلياً على شد السير المناسب، مما يضمن التشغيل المتسق ويقلل من متطلبات الضبط اليدوي.

استفسار
المواصفات الفنية الرئيسية
الموديل القدرة الإنتاجية
(m³/h)		 القادوس Kg/M M/S Hmax,M
L
MM
TDG160 sh 32 2.6 260 22 1.2 80
zh 24 1.9 260 22 1.2 80
TDG200 sh 45 4.1 300 21.5 1.2 80
zh 31 2.9 300 21.5 1.2 80
TDG250 sh 72 6.5 325 33 1.34 80
zh 51 4.6 325 33 1.34 80
TDG315 sh 101 10 360 33.2 1.34 80
zh 74 7.4 360 33.2 1.34 80
TDG400 sh 158 16 420 42.2 1.5 80
zh 118 12 420 42.2 1.5 80
TDG500 sh 220 25 460 62.3 1.5 80
zh 167 19 460 62.3 1.5 80
TDG630 sh 348 40 520 78.53 1.68 80
zh 253 29 520 78.53 1.68 80
TDG800 sh 492 64 580 106 1.65 80
zh 361 47 580 106 1.65 80
TDG100 sh 788 102 650 145 1.86 80
zh 571 74 650 145 1.86 80
TDG1250 sh 1.22 161 720 155.5 1.86 80
zh 816 117 720 155.5 1.86 80
TDG1600 sh 1541 255 820 223 1.836 80
zh 1112 184 820 223 1.836 80
