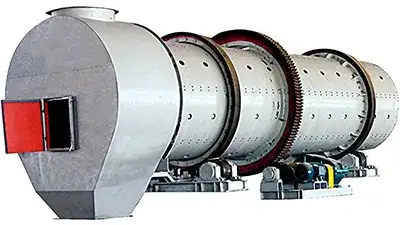

معدات تحبيب الأسمدة Fertilizer Granulation Equipment
صممت معدات التحبيب لعمليات التحبيب الرطب والتحبيب بالرش في إنتاج الأسمدة المركبة، والأسمدة النيتروجينية، وغيرها من الأسمدة الكيميائية. تنتج هذه المعدات حبيبات ناعمة ومتجانسة الشكل ذات قوة ميكانيكية عالية، مما يدعم عمليات المناولة والتعبئة اللاحقة بكفاءة. يمكن تصنيع آلات الأسمدة ببطانات من البلاستيك الهندسي، أو الفولاذ المقاوم للصدأ، أو المطاط، وذلك حسب خصائص المادة. يحسن هذا التصميم مقاومة التآكل ويقلل من التصاق المواد. تساعد ميزات التنظيف الذاتي المدمجة على ضمان التشغيل المستمر، بينما يضمن الاستخدام الأمثل للطاقة أداءً فعالاً وموثوقاً به على مدار دورات إنتاج طويلة.
التطبيقاتتعد معدات التحبيب وحدة أساسية في خطوط إنتاج الأسمدة. فهي تحول المواد الخام السائلة أو المطحونة إلى حبيبات متجانسة وكثيفة، مما يحسن كفاءة التحبيب، وتجانس المنتج، وانسيابية المادة أثناء التخزين والنقل والتطبيق.

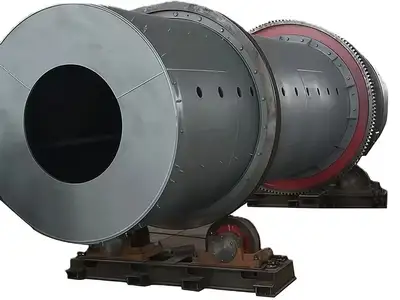

صممت آلة التحبيب بالأسطوانة الدوارة للتحبيب الرطب والتحبيب بالرش في إنتاج الأسمدة المركبة NPK. وهي مناسبة لعمليات التحبيب القائمة على اليوريا، والنيتروجين، والكبريت، والأمونيا. تنتج هذه الآلة حبيبات متجانسة الشكل ذات مقاومة عالية للضغط، مما يضمن جودة ثابتة أثناء التشغيل المستمر. يبطن الجزء الداخلي للأسطوانة ببلاستيك هندسي، أو فولاذ مقاوم للصدأ، أو مواد مطاطية خاصة، مما يوفر أداء فعال للتنظيف الذاتي ومقاومة عالية للتآكل، مع الحفاظ على تشغيل موثوق وموفر للطاقة.
| المواصفات | غلاف خارجي | القدرة الإنتاجية | مخفض | المحرك | القياس (L×W×H) |
الوزن | |||||
| I.D. mm |
L mm |
الميل (°) |
دورة لكل دقيقة (r/min) |
الموديل | النسبة | الموديل | القدرة | ||||
| Φ1.2×3.5 | 1200 | 3500 | 2.5 | 18.07 | 3~5 | JZQ500 | 12.5 | Y160M-6 | 7.5 | 3960×3070×2129 | 7 |
| Φ1.4×4 |
1400 |
4000 |
2.5 | 15.05 |
5~8 | JZQ500 | 20.49 |
Y160M-4 | 11 | 4400×2810×2600 | 8 |
| Φ1.6×6 | 1600 | 6000 | 2.5 | 12 | 7~10 | ZQ500 | 12.64 | Y180L-6 | 15 | 7700×3003×3216 | 11 |
| Φ1.8×6 | 1800 | 6000 | 2.5 | 11.5 | 8~12 | ZQ650 | 10.35 | Y180L-6 | 18.5 | 8000×3335×3350 | 16 |
| Φ2.0×7 | 2000 | 7000 | 2.5 | 10.8 | 14~16 | ZQ650 | 10.35 | Y225M-6 | 30 | 11000×3900×3750 | 25 |
| Φ2.2×8 | 2200 | 8000 | 2.5 | 10.85 | 18~23 | ZQ650 | 12.64 | Y250M-6 | 45 | 9500×4410×3900 | 29 |
| Φ2.4×10 | 2400 | 10000 | 2.5 | 9.6 | 24~30 | ZL75 | 20 | Y250M-4 | 75 | 11600×4636×4955 | 42 |
| Φ2.6×10 | 2600 | 10000 | 2.0 | 9.17 | 38~35 | ZL85 | 14 | Y315M-6 | 90 | 12200×4850×4262 | 52 |
| Φ2.8×10 |
2800 | 10000 | 2 | 8.35 | 30~40 | ZLY315 | 14 | Y280M-6 | 110 | 1200×5300×5200 | 60 |
| Φ3.0×9 | 3000 |
9000 |
2.5 | 8.06 | 35~50 | ZLY355 | 20 |
Y315L1-4 |
160 | 11000×6000×5800 | 70 |
| Φ3.2×10 | 3200 | 10000 | 2.5 | 7.54 | 40~60 | ZL100 | 20 | Y315L1-4 | 180 | 12100×5050×5800 | 80 |
| Φ3.5×8 | 3500 | 8000 | 2.5 | 7.14 | 50~70 | ZLY400 | 20 | Y315L2-4 | 200 | 10000×6800×7000 | 93 |
| Φ4.0×10 | 4000 | 10000 | 2.5 | 7.0 | 60~80 | ZLY450 | 20 | Y315L2-4 | 250 | 12500×7800×8100 | 126 |

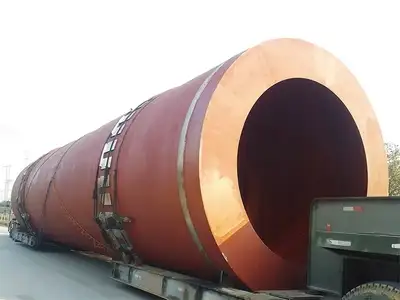

تجمع آلة التحبيب بالرذاذ بين عدة عمليات، مثل التحبيب والتجفيف والغربلة الداخلية والطحن الداخلي وإعادة التدوير. وهي نوع جديد من معدات التحبيب والتجفيف عالية الكفاءة وموفرة للطاقة.
تجمع آلة التحبيب بالرذاذ ذات الأسطوانة الدوارة بين عدة عمليات، مثل تحبيب المواد والتجفيف والغربلة الداخلية والطحن الداخلي وإعادة التدوير التلقائي، ضمن نظام واحد، مما يتيح معالجة مستقرة وفعالة. صممت هذه الآلة للإنتاج المستمر، ويحسن هيكلها المتكامل كفاءة الطاقة ويقلل من تعقيد النظام بشكل عام، مما يجعلها مناسبة لخطوط إنتاج الأسمدة الحديثة التي تتطلب أداءً موثوقًا.
| المواصفات | غلاف خارجي | القدرة الإنتاجية (t/h) |
اتجاه التدفق | المحرك | مخفض | القياس (L×W×H) |
الوزن | |||||
| I.D. mm |
L mm |
الميل (°) |
دورة لكل دقيقة (r/min) |
الموديل | القدرة | الموديل | النسبة | |||||
| Φ3×13 | 3000 | 13000 | 1.7 | 5 | 6~8 | تدفق هابط | Y250M-4 | 55 | ZLH85 | 35.5 | 16500×5500×5200 | 75.3 |
| Φ3.2×14 | 3200 | 14000 | 1.5 | 4.9 | 15 | Y280M-4 | 90 | ZL100 | 35 | 17000×5600×5500 | 110.5 | |
| Φ4.25×14 | 4250 | 14000 | 1.5 | 4.1 | 12~16 | Y315M2-4 | 160 | ZL130 | 40 | 18400×6510×8000 | 152.0 | |
| Φ4.25×16 | 4250 | 16000 | 1.5 | 4.1 | 13~18 | Y355M-4 | 185 | ZSY500 | 40 | 20400×6540×8000 | 160.0 | |
| Φ4.5×16 | 4500 | 16000 | 1.5 | 4.1 | 17~20 | YKK3533-4 | 220 | ZSY500 | 40 | 20835×5048×8035 | 185.0 | |
| Φ4.5×18 | 4500 | 18000 | 1.5 | 4.1 | 18~21 | YKK3554-4 | 250 | ZSY500 | 40 | 23342×5048×8150 | 197.0 | |
| Φ4.75×18.5 | 4750 | 18500 | 1.5 | 4.1 | 19~24 | Y450-6 | 315 | ZSY560 | 60 | 23500×6300×9623 | 232.0 | |

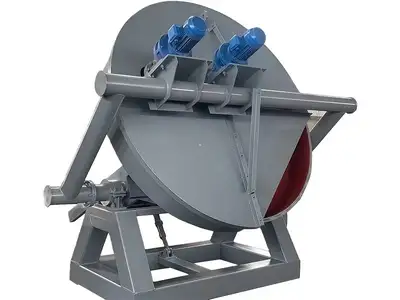

| المواصفات | القدرة الإنتاجية (t/h) |
دورة لكل دقيقة (r/min) |
المحرك | |
| الموديل | القدرة | |||
| Φ2.2 | 2.5~3 | 13.3 | Y132M-4 | 7.5 |
| Φ2.5 | 3~5 | 13.3 | Y132M-4 | 11 |
| Φ3.0 | 4~5 | 11 | Y160M-4 | 15 |
| Φ3.2 | 5~6 | 11 | Y160L-4 | 18.5 |
| Φ3.6 | 6~8 | 10.7 | Y160M-4 | 22 |
| Φ4.2 | 9~14 | 9.5 | Y200L-4 | 30 |
| Φ5.0 | 15~25 | 8.3 | Y225M-4 | 45 |
