معدات تجفيف الأسمدة Fertilizer Drying Equipment
تتضمن معدات تجفيف الأسمدة هذه مجففات أسطوانية دوارة ومجففات أسطوانية دوارة ثلاثية المراحل، مصممة لإزالة الرطوبة بكفاءة عالية في معالجة الأسمدة والمواد الحبيبية. بفضل تصميم لوح الرفع الحاصل على براءة اختراع ومقاومته العالية لدرجات الحرارة، يضمن النظام أداء تجفيف متجانسً مع الحفاظ على استقرار التشغيل. يتيح التصميم المدمج مرونة في التركيب ويتكيف بسهولة مع خصائص المواد المختلفة وقدرات الإنتاج.
التطبيقاتفي خطوط إنتاج الأسمدة، يستخدم المجفف بعد عملية التحبيب أو للمواد ذات محتوى رطوبة عالي. فهو يساعد على التحكم في مستويات الرطوبة النهائية، ويدعم تكوين حبيبات متجانسة، ويحسن استقرار التخزين، ويعزز كفاءة عمليات التغليف والتعبئة اللاحقة.
صمم مجفف الأسطوانة الدوارة لتجفيف الأسمدة المركبة والمواد الحبيبية الأخرى بكفاءة عالية في مختلف ظروف الإنتاج والمناخات الإقليمية. تتميز بتصميم لوحة رفع حاصلة على براءة اختراع، مما يعزز توزيع المواد بشكل متجانس داخل الأسطوانة، ويحسن التبادل الحراري مع تقليل استهلاك الطاقة. تستخدم المجففة هيكل متصل بشفة (فلانجة)، مما يسهل تركيبها ونقلها في الموقع. يركز تصميمها على التشغيل المستقر وأداء التجفيف المتسق، مما يجعلها مناسبة تمامًا لخطوط إنتاج الأسمدة المستمرة.
| المواصفات | غلاف خارجي | القدرة الإنتاجية | مخفض | المحرك | القياس (L×W×H) |
الوزن | |||||
| I.D. mm |
L mm |
الميل (°) |
سرعة الدوران (r/min) |
الموديل | النسبة | الموديل | القدرة | ||||
| Φ1.2×14 | 1200 | 14000 | 2.5 | 7 | 1-3 | JZQ500 | 40.17 | Y160M-6 | 11 | 15317×2655×3028 | 14 |
| Φ1.5×16 | 1500 | 16000 | 2.5 | 6 | 3-5 | ZQ650 | 31.50 | Y180L-6 | 15 | 17750×3085×3180 | 20 |
| Φ1.6×18 | 1600 | 18000 | 2.5 | 5.5 | 4-7 | ZQ650 | 23.34 | Y200L1-6 | 18.5 | 19500×3232×3500 | 25 |
| Φ1.8×20 | 1800 | 20000 | 2.5 | 5 | 8-14 | ZQ650 | 23.34 | Y200L1-6 | 30 | 21614×3438×3673 | 28 |
| Φ2.0×22 | 2000 | 22000 | 2.5 | 4.8 | 10-16 | ZSY280 | 22.5 | Y225M-6 | 37 | 24091×3232×4445 | 38 |
| Φ2.2×24 | 2200 | 24000 | 2.5 | 4.2 | 12-20 | ZSY280 | 40.00 | Y250M-6 | 45 | 25400×4593×3810 | 49 |
| Φ2.4×26 | 2400 | 26000 | 2.5 | 3.9 | 18-26 | ZSY315 | 45.00 | Y280S-6 | 75 | 27630×4097×5932 | 66 |
| Φ2.6×30 | 2600 | 30000 | 2.5 | 3.6 | 18-35 | ZSY355 | 35.50 | Y280S-6 | 90 | 32000×4400×7100 | 82 |
| Φ2.8×30 | 2800 | 30000 | 2.5 | 3 | 22-40 | ZSY400 | 45.00 | Y280S-6 | 110 | 31630×4220×5110 | 97 |
| Φ2.8×34 | 2800 | 34000 | 2.5 | 2.9 | 25-45 | ZSY400 | 45.00 | Y315S-6 | 132 | 37500×4050×5350 | 106 |
| Φ3.0×35 | 3000 | 35000 | 1.8 | 2.8 | 25-50 | ZSY450 | 45.00 | Y315M1-4 | 160 | 37615×5960×6450 | 130 |
| Φ3.2×36 | 3200 | 36000 | 1.8 | 2.7 | 27-60 | ZSY450 | 63.00 | Y315M-4 | 185 | 40500×6500×6300 | 150 |
| Φ3.4×38 | 3400 | 38000 | 1.8 | 2.56 | 30-65 | ZL130 | 45.00 | Y2-355M2-6 | 200 | 38600×6678×6540 | 190 |
| Φ3.6×40 | 3600 | 40000 | 1.8 | 2.51 | 35-70 | ZL130 | 40 | YKK3554-4 | 250 | 40600×6890×6540 | 220 |
| Φ4.0×44 | 4000 | 44000 | 1.8 | 2.09 | 40-80 | ZSY630 | 90.00 | YKK4003-4 | 315 | 46466×7800×6800 | 246 |
| Φ4.2×46 | 4200 | 46000 | 1.8 | 2.09 | 50-85 | ZSY630 | 90.00 | YKK4005-4 | 400 | 49466×8000×6800 | 260 |
| Φ4.5×36 | 4500 | 36000 | 1.8 | 1.86 | 70-90 | ZSY630 | 90.00 | YKK4502-4 | 500 | 38000×8300×7200 | 286 |

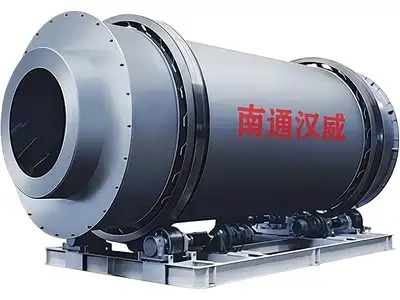

صمم مجففة الأسطوانة الدوارة ثلاثي المراحل لتجفيف المواد الحبيبية بكفاءة عالية مع الحفاظ على نسبة رطوبة محددة. تستخدم عادة مع مواد مثل الرمل الأصفر المستخدم في إنتاج الملاط الجاف، والرمل والحجر بمختلف أنواعهما المستخدم في عمليات المسابك، وخبث أفران الصهر في صناعة مواد البناء والأسمنت، بالإضافة إلى المواد الطينية الناعمة. تعمل هذه المجففة بكفاءة عالية حتى مع الجزيئات الصغيرة والمغبرة والمتسخة، ويمكنها العمل في درجات حرارة عالية دون أي تدهور في الأداء.
وفقاً لمتطلبات الرطوبة في مختلف الصناعات، يمكن خفض نسبة الرطوبة النهائية للمواد المجففة إلى أقل من 1-0.5%، مما يضمن جودة ثابتة لعمليات المعالجة اللاحقة.
لضمان التشغيل السلس، يجب أن تكون المواد المُدخلة إلى المجففة غير لزجة ومتوافقة مع هيكل لوحة الرفع. يجب ألا تتجاوز درجة حرارة الغاز داخل المجففة 750 درجة مئوية. بالنسبة للتطبيقات التي تتطلب درجات حرارة تجفيف أعلى، يمكن تصنيع الأسطوانة الداخلية ولوحات الرفع في قسم المدخل باستخدام صفائح فولاذية مقاومة للحرارة لضمان التشغيل الآمن والمستقر.
| رقم الموديل | Φ2.0×6m | Φ2.5×7m | Φ3.0×7m | Φ3.2×7m | Φ3.6×8m | Φ4.0×10m | ||||||||||||
| القطر (m) | 2 | 2.5 | 3 | 3.2 | 3.6 | 4 | ||||||||||||
| الحجم (m³) | 18.84 | 32.262 | 48.665 | 57.175 | 84.525 | 174.632 | ||||||||||||
| الدوران (rpm) | 5-10 | 5-10 | 5-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | 4-9 | 4-9 | 4-9 | 4-9 | 4-9 | 4-9 |
| رمل | خبث | فحم | رمل | خبث | فحم | رمل | خبث | فحم | رمل | خبث | فحم | رمل | خبث | فحم | رمل | خبث | فحم | |
| القدرة الإنتاجية (t/h) | 15-22 | 15-20 | 8-10 | 22-28 | 22-25 | 12-18 | 25-40 | 30-35 | 20-25 | 30-45 | 35-40 | 25-30 | 50-70 | 45-60 | 30-35 | 70-90 | 65-80 | 35-40 |
| رطوبة التغذية (%) | 8-10 | 10-12 | 10-12 | 8-10 | 10-12 | 10-12 | 8-10 | 10-12 | 10-20 | 8-10 | 10-12 | 10-20 | 8-10 | 10-12 | 10-20 | 8-10 | 10-12 | 10-20 |
| رطوبة الخرج (%) | 0.5-1 | 1 | ≤1 | 0.5-1 | 1 | ≤1 | 0.5-1 | 1 | ≤1 | 0.5-1 | 1 | ≤1 | 0.5-1 | 1 | ≤1 | 0.5-1 | 1 | ≤1 |
| airT. (℃) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| المحرك | Y132M-4 | Y132M-4 | Y132M-4 | Y160M-4 | Y160M-4 | Y160M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y160M-4 | Y160M-4 | Y160M-4 | Y160L-4 | Y160L-4 | Y160L-4 |
| القدرة (kw) | 7.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | 7.5×4 | 7.5×4 | 7.5×4 | 7.5×4 | 7.5×4 | 7.5×4 | 11×4 | 11×4 | 11×4 | 15×4 | 15×4 | 15×4 |
| صندوق التروس | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 | WBD22 |
| النسبة | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 | 29 |
| الفحم (kg/t) | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 | 5-8 |
| الوزن | 24 | 24 | 24 | 30 | 30 | 30 | 34 | 34 | 34 | 41 | 41 | 41 | 55 | 55 | 55 | 78 | 78 | 78 |
