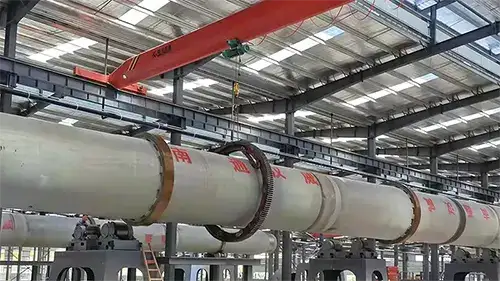

فرن دوار Rotary Kiln
يعد الفرن الدوار عنصر أساسي في معدات المعالجة الحرارية المستخدمة في تكليس الكلنكر الإسمنتي، والمواد الفوسفورية، والمواد الخزفية. كما يُستخدم على نطاق واسع في المعالجة الكيميائية، وعلم المعادن، والمجالات الصناعية ذات الصلة. وبحسب متطلبات العملية، يمكن تهيئة النظام للإنتاج الجاف أو الإنتاج الرطب.
تدمج أنظمة الأفران الدوارة لدينا العديد من تحسينات العمليات والتحديثات التقنية. وتستخدم مضخات معايرة عالية الدقة وصمامات تنظيم السرعة لضمان دقة جرعات المواد واستقرار التشغيل. كما تستخدم أجهزة إحكام إغلاق متطورة من كتل الجرافيت لتحسين أداء الإحكام وموثوقية التشغيل.
ولتعزيز الأتمتة ووضوح العملية، تم تجهيز رأس الفرن بنظام تلفزيوني صناعي لمراقبة اللهب في الوقت الفعلي. ويتم عرض تدفق العملية بالكامل من خلال رسومات محاكاة للعملية، بينما يقوم ماسح ضوئي بالأشعة تحت الحمراء بمراقبة منطقة التكليس باستمرار ونقل ظروف درجة الحرارة مباشرةً إلى نظام التحكم. هذه التقنيات تجعل التشغيل أكثر سهولة وبديهية، وأسهل في الإدارة، وأكثر استقرار في الإنتاج على المدى الطويل.
بفضل تحسين النظام والتحكم الحراري، يحقق الفرن الدوار كفاءة حرارية مستقرة واستخدام أمثل للمعدات. وبالمقارنة مع الفرن التقليدي ذي المواصفات نفسها، تزداد جاهزية التشغيل بنسبة تتراوح بين 3 و5% تقريباً، وتتحسن الطاقة الإنتاجية بنسبة تتراوح بين 5 و10%، وينخفض إجمالي استهلاك الحرارة بنحو 15%.
| المواصفات (m) | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | ||
| القدرة الإنتاجية (ton/day) | 300 | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | ||
| ميل الغلاف (%)r | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | ||
| عدد الدعامات | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| نوع بكرة الدفع | ميكانيكية | ميكانيكية & هيدروليكية | هيدروليكية | هيدروليكية | هيدروليكية | هيدروليكية | هيدروليكية | ||
| سرعة دوران الفرن | سرعة المشغل الرئيسي (r/min) |
0.445-2.22 | 0.676-3.38 | 0.39-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | |
| سرعة المشغل المساعد (r/min) |
55 | 100 | 160 | 160 | 220 | 315 | 400 | ||
| المشغل الرئيسي | المحرك | الموديل | ~1000 | 1500 | 1500 | 1500 | 1000 | 1000 | 100-1000 |
| القدرة المقننة (kW) |
440 | 220 | 440 | 440 | 440 | 440 | 440 | ||
| نطاق تنظيم السرعة (r/min) |
ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | ||
| الجهد المقنن (V) |
55 | 100 | 160 | 160 | 220 | 315 | 400 | ||
| مخفض | النوع | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | |
| النسبة الكلية | 49-63 | 50 | 40 | 40 | 28 | 22.4 | 31.5 | ||
| المشغل المساعد 42.226 | المحرك | الموديل | Y122M-4 | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 |
| القدرة المقننة (kW) |
4 | 7.5 | 15 | 11 | 18.5 | 22 | 30 | ||
| نطاق تنظيم السرعة (r/min) |
1440 | 970 | 1460 | 1460 | 970 | 1470 | 1470 | ||
| الجهد المقنن (V) |
380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| مخفض | النوع | ZL35-16 | ZL35-7-1 | ZSY160-31.5-II | ZSY355-31.5 | ZSY355 | YNS440-45IIR | YNS497-45ZC | |
| النسبة الكلية | 40.44 | 14 | 31.5 | 31.5 | 45 | 45 | 45 | ||
| الوزن | 177 | 207 | 256.5 | 281 | 341 | 434 | 550.5 | ||
| وزن الغلاف | 20 | 22 | 25 | 27 | 28 | 35 | 36 | ||
