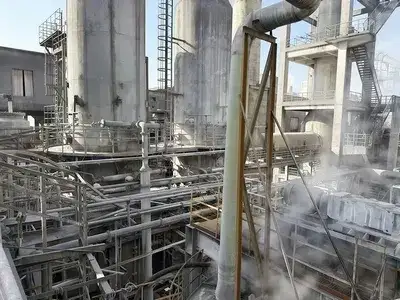

خط إنتاج حمض الفوسفوريك بالمعالجة الرطبة (من 50,000 إلى 300,000 طن في السنة) Wet-Process Phosphoric Acid Production Line
نظام تنقية متكامل لحمض الفوسفوريك لإنتاج حمض فوسفوريك صناعي وغذائي.
يمكن تصنيف تقنيات إنتاج حمض الفوسفوريك بالطريقة الرطبة كما يلي: طريقة حمض الكبريتيك، طريقة حمض النيتريك، طريقة حمض الهيدروكلوريك. وتعد طريقة حمض الكبريتيك الأكثر استخدام في الصناعة.
وتنقسم طريقة حمض الكبريتيك إلى: معالجة الأنهيدريت، معالجة الهيميهيدرات، معالجة ثنائي الهيدرات، معالجة ثنائي الهيدرات-هيميهيدرات، معالجة الهيميهيدرات-ثنائي الهيدرات. حالياً، تعد طريقة ثنائي الهيدرات التقنية السائدة، إذ تمثل أكثر من 80% من إنتاج حمض الفوسفوريك العالمي بالطريقة الرطبة.
جودة المنتج: متوافق مع معيار GB/T 2091-2008 لحمض الفوسفوريك الصناعي
مميزات عملية المعالجة- تقنية مجربة وناضجة
- قدرة عالية على التكيف، مناسبة بشكل خاص لصخور الفوسفات متوسطة ومنخفضة الجودة
- تصميم بسيط للمعدات
- تشغيل مستقر وموثوق
- إمكانية الطحن الرطب للفوسفاريت

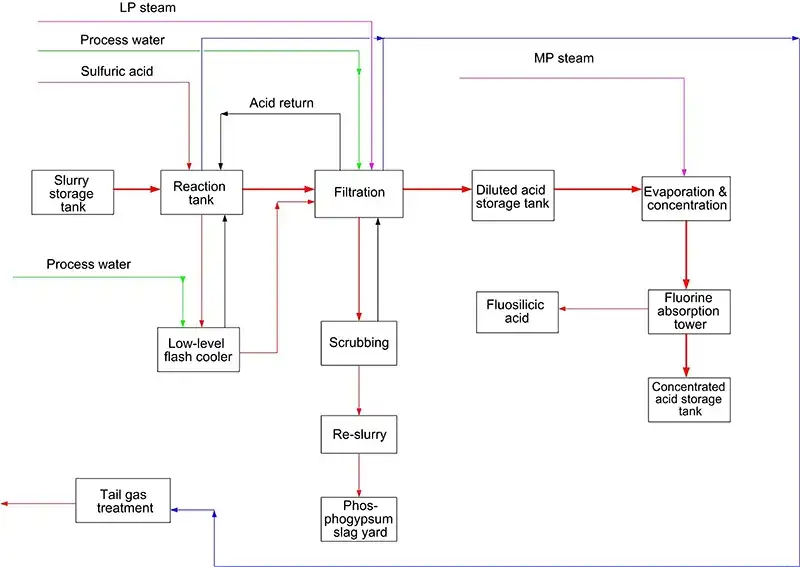

يغذى خزان تفاعل محرك بمزيج من صخور الفوسفات وحمض الكبريتيك بتركيز 98 wt% ، بنسبة مضبوطة. وتضبط بدقة معايير التشغيل الرئيسية، بما في ذلك تركيز أيونات الكبريتات (SO₄²⁻) ونسبة السائل إلى الصلب (2.5-3.0:1).
يتدفق مزيج التفاعل من المفاعل ويضخ بواسطة مضخة خاصة إلى مرشح دوار، حيث يتم فصل المواد الصلبة عن السائلة تحت ظروف فراغ.
يضخ الراشح (حمض الفوسفوريك المخفف) بواسطة مضخة إلى خزان حمض الفوسفوريك الخام. ثم يركز حمض الفوسفوريك المخفف بالتبخير الفراغي مع الدوران القسري. ومن مخرج مضخة تدوير حمض الفوسفوريك، يدخل الحمض مع الحمض المتداول المسخن مسبقاً إلى حوالي 80 درجة مئوية، إلى حجرة تبخير سريع، حيث يتبخر معظم الماء.
يركز حمض الفوسفوريك إلى حوالي 50 wt% من خامس أكسيد الفوسفور (P₂O₅)، ثم ينقل إلى منطقة تخزين الحمض المركز، حيث يخزن في خزانات ترسيب الحمض المركز.
- خزان التفاعل، مضخة الطين، حوض التفاعل تحت الأرض، مضخة الحوض المغمور، مضخة تنظيف غازات العادم للمرحلة الأولى، برج تنظيف غازات العادم للمرحلة الأولى، مضخة مياه الاسترداد، برج تنظيف غازات العادم للمرحلة الثانية، مضخة تنظيف غازات العادم للمرحلة الثانية، مدخنة غازات العادم، مكثف جوي، خزان إحكام المكثف الجوي، مضخة تفريغ، مرشح طاولة دوارة، مضخة حمض الفوسفوريك المخفف، مضخة حمض الفوسفوريك العائد، مضخة تنظيف للمرحلة الثالثة، خزان مياه تنظيف حشو الترشيح، مضخة تنظيف حشو الترشيح، خزان مياه تنظيف قماش الترشيح، مضخة تنظيف قماش الترشيح
- غرفة التبخير، فاصل البخار والسائل، مكثف، خزان إحكام المكثفات، مبادل حراري، فاصل بخار-سائل حمض الفلوروسيليسيك، جهاز تنقية الفلورايد، مرشح دوران التبخير، مضخة دوران حمض الفوسفوريك، مضخة حمض الفوسفوريك المركز، مضخة دوران امتصاص الفلورايد، مضخة المكثفات
- خزان تخزين حمض الكبريتيك خزان مضخة حمض الكبريتيك، خزان تخزين الأحماض المخففة، خزان سائل التنظيف، خزان تخزين حمض المنتج، خزان تخزين حمض الفلوروسيليسيك، مضخة حمض الكبريتيك، مضخة تغذية التبخير، مضخة الطين، مضخة تصريف مياه الغسيل، مضخة سائل التنظيف، مضخة نقل حمض المنتج، مجرفة خزان تخزين الأحماض المخففة، محرك تقليب خزان تخزين حمض المنتج
